Co to jest manometr do układu chłodniczego?
Manometr do układu chłodniczego jest narzędziem mierzącym ciśnienie czynnika chłodniczego w lodówce, zamrażarce lub innym urządzeniu chłodniczym. Mierzy ciśnienie na dwie pozycje równocześnie: po stronie sprężarki (ciśnienie wysokie) i po stronie wyparywacza (ciśnienie niskie). Diagnostyka chłodzenia opiera się na odczytaniu tych dwóch wartości, bo ich prawidłowe relacje informują serwisanta, czy układ chłodniczy działa poprawnie. Manometr do układu chłodniczego połączony jest z dwoma przewodami: czerwonym (ciśnienie wysokie) i niebieskim (ciśnienie niskie), które podłącza się do dedykowanych portów serwisowych na urządzeniu.
Kiedy manometr jest niezbędny w diagnostyce lodówki?
Pomiar ciśnienia w lodówce staje się niezbędny w kilku scenariuszach diagnostycznych:
- Brak chłodzenia w komorze głównej lub zamrażalniku – manometr pokazuje, czy sprężarka tłoczy czynnik chłodniczy. Jeśli ciśnienie nie zmienia się przy włączonej sprężarce, problem leży w sprężarce lub rurze tłocznej.
- Podejrzenie wycieku czynnika chłodniczego – jeśli obydwa ciśnienia w lodówce są zbyt niskie, układ chłodniczy traci R600a lub R134a. Diagnostyka chłodzenia bez pomiaru manometrem jest wówczas niemożliwa.
- Sprawdzenie po demontażu sprężarki lub kondensatora – każda interwencja w układ wymaga potwierdzenia, że pomiar ciśnienia powrócił do normy przed uruchomieniem urządzenia.
- Różnica temperatury między komorami – nierówne chłodzenie może wynikać z zatkania filtra osuszającego lub niewłaściwego rozdziału czynnika.
- Słaba wydajność chłodzenia mimo działającej sprężarki – akustyczne wskazania, że sprężarka pracuje, ale ciśnienie w lodówce jest nieprawidłowe, wskazuje na przewężenie lub brak czynnika.
- Wyłącz lodówkę z zasilania – przed każdą pracy z portami serwisowymi, odłącz wtyczkę. To minimalizuje ryzyko porażenia elektrycznego.
- Zlokalizuj porty serwisowe – u większości marek znajdują się za obudową, po stronie sprężarki. Port ciśnienia wysokiego ma czerwony zawleczek, port niskiego – niebieski. W niektórych modelach porty znajdują się na przewodach tłocznym i ssącym sprężarki.
- Podłącz przewody manometru – czerwony przewód do portu wysokiego, niebieski do portu niskiego. Zawleczki mają gwinty, które musisz dokręcić poprzez adapter sześciokątny (zwany również portem serwisowym Bosch, portem serwisowym Samsung lub złączem portu serwisowego).
- Odczekaj 2-3 minuty na stabilizację ciśnienia – ciśnienie wymaga czasu, by ustabilizować się. Fluktuacje w pierwszych 30 sekundach są normalne.
- Sprawdź połączenie manometru – upewnij się, że nie ma wycieku czynnika chłodniczego z połączeń.
- Po podłączeniu manometru, zanotuj początkowe wartości ciśnienia niskiego i wysokiego (sprężarka wyłączona). Zazwyczaj są podobne, wynoszące 4-6 bar, zależnie od temperatury otoczenia.
- Włącz lodówkę i obserwuj zmiany. Ciśnienie niskie powinno spadać poniżej 3 bar, a ciśnienie wysokie rosnąć powyżej 10 bar. Ta dynamiczna zmiana potwierdza, że sprężarka tłoczy czynnik.
- Czekaj 5-10 minut, aż system osiągnie równowagę roboczą. Fluktuacje są normalne w pierwszych minutach. Po ustabilizowaniu się, odczyt jest wiarygodny dla diagnostyki chłodzenia.
- Zbyt wysokie ciśnienie niskie (>5 bar) i wysokie (>16 bar) – układ jest przegrzany. Przyczyny: zatkany filtr osuszający, niedowartościowana sprężarka, zbyt wiele czynnika chłodniczego.
- Zbyt niskie ciśnienie niskie (<1 bar) i wysokie (<7 bar) – brak czynnika chłodniczego. Wyciek czynnika R600a lub R134a powoduje, że sprężarka pracuje bez obciążenia.
- Ciśnienie nie zmienia się przy włączeniu sprężarki – sprężarka nie tłoczy czynnika. Problem leży w sprawnie sprężarki, rozerwaniu rury tłocznej lub nieczynności zaworów przemiany.
- Ciśnienie niskie stale rośnie, nie spada – zatkany filtr osuszający lub przewężenie w rurze. Czynnik chłodniczy nie może przepłynąć do wyparywacza.
- Nagłe spadki ciśnienia przy włączeniu – przepięcie w systemie rozdzielczym, rozdarcie przewodu.
- Bosch – port serwisowy Bosch znajduje się zwykle na przewodzie ssącym. Tolerancja ciśnienia dla modelów Bosch wynosi ±0,5 bar. Samsung oraz LG mają odrębne procedury.
- Samsung – port serwisowy Samsung jest integrowany z obudową sprężarki. Marki Samsung używają głównie R600a, z normą ciśnienia niskiego 2,0-3,5 bar. kody błędów Samsunga zawierają również informacje diagnostyczne.
- LG – producent LG montuje porty serwisowe w łatwo dostępnym miejscu. Tolerancja ciśnienia dla LG wynosi ±1 bar, co jest bardziej przychylne dla serwisantów niż standard Boscha.
- Whirlpool – Whirlpool stosuje złącza portu serwisowego kompatybilne ze standardem SAE. Ciśnienie dla Whirlpoola przy 25°C wynosi 2,5-4,0 bar (niskie) i 9,5-13,5 bar (wysokie).
- Termometr – mierzy temperaturę skraplacza i wyparywacza, ale nie pozwala na ocenę sprawności sprężarki. Znormalizowana temperatura przy danym ciśnieniu potwierdza zgodność z tabelami referencyjnymi, ale bez pomiaru manometru nie wiadomo, jaki jest rzeczywisty stan systemu.
- Multimetr – za pomocą multimetrem można sprawdzić napięcie zasilające sprężarkę, ciągłość przewodów i rezystancję termostwa. Jednak multimetr nie dostarcza informacji o ciśnieniu w lodówce, które jest kluczowe dla diagnostyki chłodzenia.
- Słuchanie – doświadczony serwisant potrafi rozpoznać dźwięki porażki (szum, trzaskanie, cichy pracobrew). Ale to metoda subiektywna i zawodna, szczególnie dla początkujących. amperokleszczami mogą uzupełnić ocenę poboru mocy.
- Odczyt bez czekania na stabilizację – pierwszych 30-60 sekund ciśnienie fluktuuje. Jeśli odczytasz wartość zaraz po włączeniu sprężarki, otrzymasz błędny wynik. Rozwiązanie: czekaj minimum 3-5 minut, zanim zanotowujesz ostateczną wartość.
- Ignorowanie temperatury otoczenia – ciśnienie w lodówce zmienia się wraz z temperaturą pokoju. Jeśli mierzysz przy 30°C, a norma jest dla 25°C, dodaj do każdej wartości około 1 bar. Rozwiązanie: mierz w stabilnej temperaturze lub skalibruj wyniki do normy referencyjnej.
- Brak weryfikacji stanu sprężarki – niektórzy serwisanci mierzą ciśnienie, gdy sprężarka wcale nie pracuje (wyłącznik termostwa odcięty). Pomiar manometru bez działającej sprężarki daje jedynie wartość statyczną i nie potwierdza, czy system jest sprawny. Rozwiązanie: zawsze włącz lodówkę i czekaj, aż sprężarka się uruchomi, zanim zaczniesz diagnostykę chłodzenia.
- Pomiar bez obsługi dokumentacji – każda marka ma swoje normy. Odczyt 10 bar dla R134a może być prawidłowy dla jednego modelu, a nienormalny dla drugiego. Rozwiązanie: zawsze sprawdź instrukcję producenta lub serwisową kartę diagnostyczną przed wnioskowaniem.
- Brak rejestracji wyników – jeśli nie zanotowujesz wartości, nie możesz śledzić postępu naprawy ani porównać stanu przed i po interwencji. Rozwiązanie: prowadź rejestr pomiarów manometru dla każdego urządzenia.
Typy manometrów do układów chłodniczych – który wybrać?
Manometr do układu chłodniczego występuje w dwóch głównych wariantach. Wybór zależy od budżetu, wymaganej dokładności i doświadczenia użytkownika.
Manometr cyfrowy pozwala na precyzyjny odczyt, co jest istotne, gdy tolerancja ciśnienia wynosi 0,5 bar. Manometr analogowy wymaga doświadczenia w interpretacji skali wskazań, ale jego dokładność pomiaru wystarczy do zdiagnozowania gorszych awarii, takich jak brak czynnika chłodniczego lub zatkany filtr.

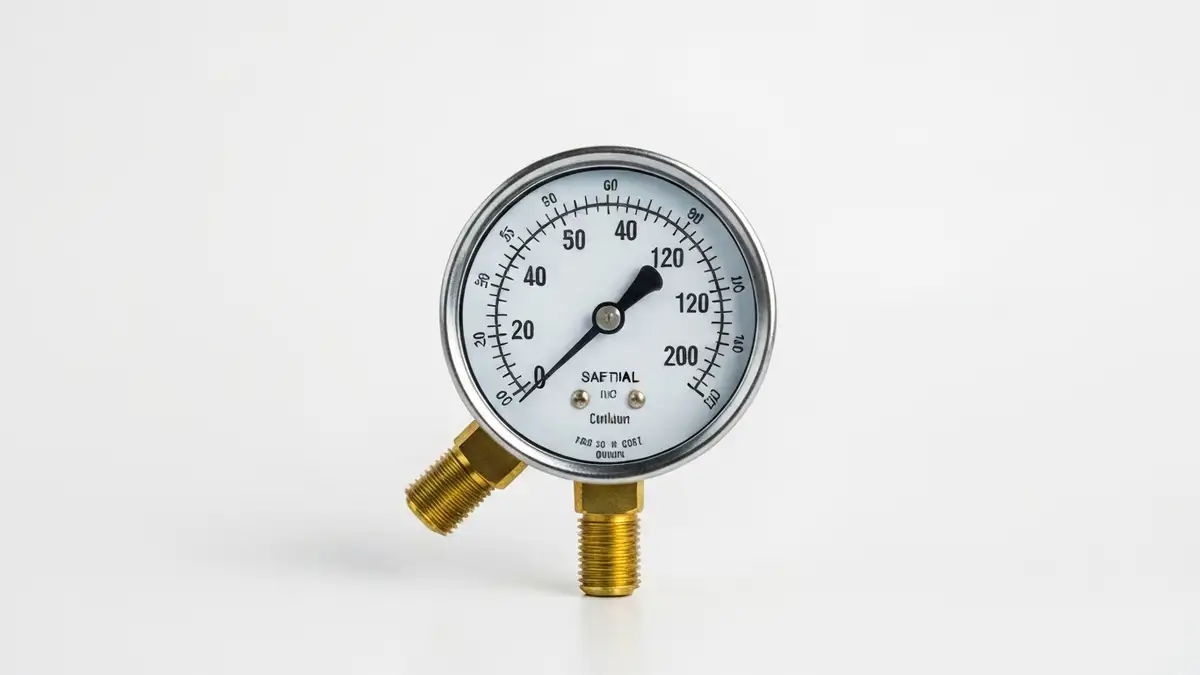

Manometr analogowy – tradycyjny i tany
Manometr analogowy ma wskazówkę poruszającą się po skali. Jego zaletą jest niezależność od zasilania elektronicznego i niski koszt. Wadą jest trudność w precyzyjnym odczytaniu wartości, szczególnie gdy wskazówka nie zatrzymuje się dokładnie na kresce skali. Fluktuacje ciśnienia powodują drżenie wskazówki, co utrudnia odczyt. Początkujący serwisanci często przeoczeń anomalię lub błędnie interpretują skokowe zmiany wskazań, dlatego manometr analogowy wymaga cierpliwości i kilkukrotnego powtórzenia pomiaru.
Manometr cyfrowy – precyzja i łatwość odczytu
Manometr cyfrowy wyświetla wartość na elektronicznym wyświetlaczu, eliminując konieczność interpretacji skali. Zasilany baterią lub zasilaczem, zapewnia odporność na błędy czytnika. Popularne modele to Mastercool 98000 i Fieldpiece SPM2, dostępne w Polsce w sklepach jak electromix.pl. Dokładność pomiaru cyfrowego wynosi zwykle ±1 bar, co pozwala na wczesne wykrycie zmian ciśnienia w lodówce. Elektroniczny wyświetlacz zapisuje również minimum i maksimum, co pomaga śledzić fluktuacje podczas przesyłu diagnostyki chłodzenia.
Normy ciśnienia w lodówce – prawidłowe zakresy
Normalne ciśnienie w lodówce zmienia się w zależności od czynnika chłodniczego i temperatury otoczenia. Poniższa tabela zawiera prawidłowe zakresy dla najpopularniejszych konfiguracji:
Ciśnienie w lodówce wzrasta o około 0,5-1 bar na każde 5°C wzrostu temperatury otoczenia. Dlatego pomiar manometru musi być wykonywany w stabilnych warunkach termicznych. Instrukcje producenta – Bosch, Samsung, LG – podają tolerancję ciśnienia w zależności od modelu sprężarki i jej mocy nominału.
Jak bezpiecznie podłączyć manometr do układu chłodniczego?
Podłączenie manometru do układu chłodniczego wymaga przestrzegania bezpiecznej procedury, by uniknąć porażenia elektrycznego i ucieczki czynnika chłodniczego:
Odczyt ciśnienia przy włączonej i wyłączonej sprężarce
Prawidłowa interpretacja wyników manometru wymaga pomiaru w dwóch stanach: statycznym (sprężarka wyłączona) i roboczym (sprężarka włączona). Ciśnienie statyczne (przy wyłączonej sprężarce) pokazuje równowagę między komorą oraz skraplaczem; ciśnienie robocze przy włączonej sprężarce pokazuje rzeczywistą pracę systemu.
Procedura odczytywania:
Co oznaczają anomalne wskazania manometru?
Każde anomalne wskazanie manometru wskazuje konkretny problem w układzie chłodniczym:
Niezgodności między markami – Bosch, Samsung, LG, Whirlpool
Chociaż zasada mierzenia ciśnienia w lodówce jest uniwersalna, każdy producent stosuje różne rozwiązania techniczne. Procedura serwisowa i tolerancja ciśnienia mogą się różnić:
Różnice dotyczą również umiejscowienia portów. W niektórych modelach port znajduje się na rurze ssącym za sprężarką, w innych na linii tłocznej przed skraplaczem. Instrukcje producenta zawsze wskazują dokładną lokalizację złącz.
Czy manometr można zastąpić innym narzędziem diagnostycznym?
Nie, manometru nie można w pełni zastąpić innym narzędziem, ale możliwe jest uzupełnienie diagnostyki chłodzenia innymi urządzeniami.
Manometr pozostaje jedynym bezpośrednim narzędziem mierzącym ciśnienie w lodówce.
Najczęstsze błędy przy pomiarze manometrem – jak ich uniknąć
Błędy pomiarowe prowadzą do fałszywej diagnostyki i niepotrzebnych wymiany części. Poniżej najczęstsze pułapki:
