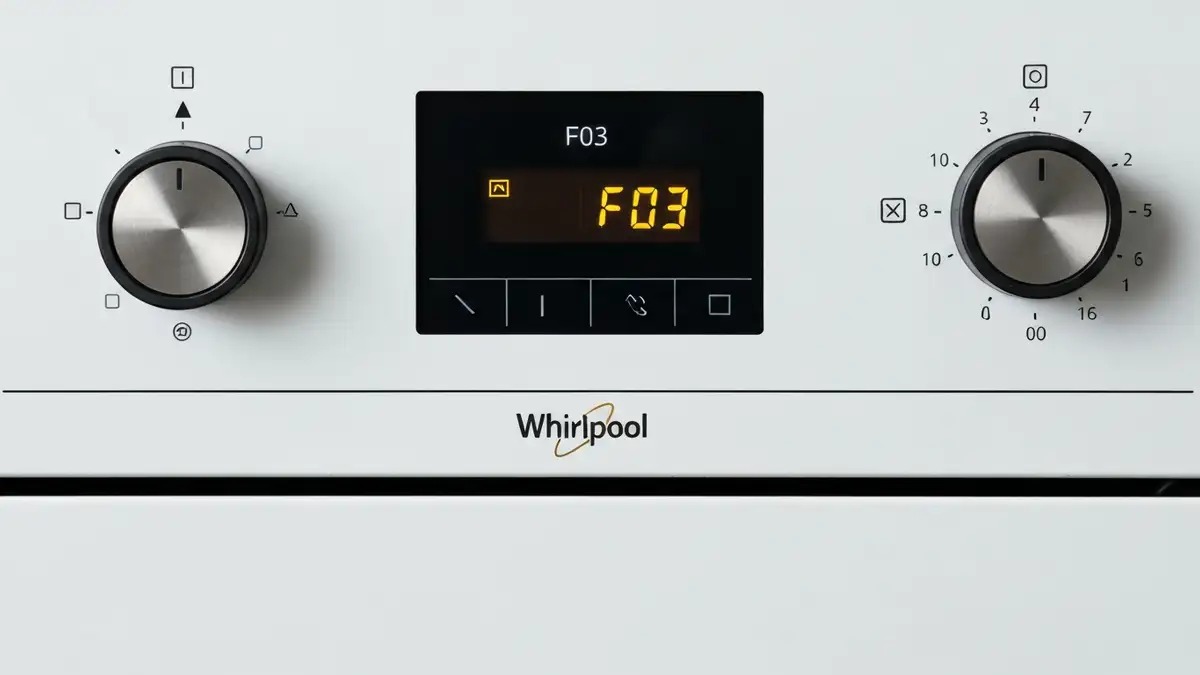

Kod błędu F03 w piekariknu Whirlpool pojawia się, gdy system detekcji temperatury przestaje komunikować się z modułem sterowania, co uniemożliwia urządzeniu kontrolę procesu pieczenia. Ten kod wskazuje na potencjalne zagrożenie zarówno dla samego urządzenia, jak i dla użytkownika, ponieważ dotyczy elementów elektrycznych odpowiedzialnych za produkcję ciepła. W niniejszym artykule omówię dokładnie, co oznacza ten błąd, jak funkcjonują powiązane komponenty, oraz jak bezpiecznie przeprowadzić diagnostykę i naprawę.
Co oznacza kod F03 w piekariknu Whirlpool?
Kod błędu F03 to komunikat dotyczący czujnika temperatury lub obwodu grzewczego, wskazujący na brak prawidłowej kontroli temperatury podczas pieczenia. Błąd ten należy do kategorii zagrożeń elektrycznych i termicznych – element grzewczy może pracować bez regulacji, co stwarza ryzyko porażenia elektrycznej oraz oparzenia. Kod pojawia się na wyświetlaczu piekarnika zwykle w postaci cyfr „F03″ lub kombinacji diod kontrolnych.
Źródła techniczne producenta Whirlpool klasyfikują ten Whirlpool F03 jako błąd poziomu 2 (średni priorytet), jednak ze względu na zaangażowanie obwodu grzewczego wymaga niezwłocznego wstrzymania użytkowania urządzenia. Ryzyko elektryczne jest szczególnie poważne, jeśli dojdzie do bezpośredniego kontaktu z uszkodzonym czujnikiem NTC lub elementem grzewczym.
Jak funkcjonują elementy grzewcze w piekariknu Whirlpool?
Elementy grzewcze w piekariknu Whirlpool pracują na zasadzie przepływu prądu elektrycznego przez opór, który generuje ciepło regulowane przez czujnik temperatury i moduł sterowania. Główny element grzewczy to grzałka oporowa – drut niklowo-chromowy zawinięty w tubie ceramicznej. Gdy prąd przechodzi przez ten drut, wytwarza się ciepło z dokładnością do około 2-5°C.
Przepływ jest kontrolowany przez czujnik temperatury NTC (ujemny współczynnik temperaturowy), który zmienia swoją rezystancję w zależności od temperatury wewnątrz piekarnika. Moduł sterowania piekarnika odczytuje sygnał z czujnika i włącza lub wyłącza element grzewczy, aby utrzymać żądaną temperaturę. W piekarikach Whirlpool zazwyczaj występuje górny element grzewczy (o mocy 2,5-3 kW) i dolny element grzewczy (o mocy 2-2,5 kW), pracujące niezależnie w zależności od wybranego trybu pieczenia.
Termostat bimetaliczny stanowi dodatkową warstwę bezpieczeństwa – przy przekroczeniu krytycznej temperatury (zwykle 280°C) powoduje otwarcie obwodu i wstrzymanie dostawy prądu do element grzewczy.
Objawy błędu F03 – kiedy pojawia się kod?
Błąd Whirlpool F03 przejawia się kilkoma charakterystycznymi objawami. Piekarnik nie grzeje w ogóle, mimo że zasilanie jest włączone i panel sterowania reaguje na komendy. Na wyświetlaczu pojawia się kod F03, często z migającym wskaźnikiem, co sygnalizuje aktywny błąd w systemie. Czasami kod pojawia się dopiero po naciśnięciu przycisku „Start” pieczenia, a czasem jest stały nawet po wyłączeniu urządzenia z zasilania.
Kod zwykle pojawiał się w następujących momentach:
- w fazie podgrzewania piekarnika (pierwsze 30-90 sekund po uruchomieniu),
- gdy temperatura osiąga około 60-80°C (punkt, gdzie czujnik powinien wysłać pierwszy pełny sygnał),
- podczas utrzymywania stałej temperatury w trakcie pieczenia,
- losowo, w wyniku zmiennej rezystancji czujnika NTC.
- Odłączenie zasilania – Wyciągnij wtyczkę piekarnika z gniazda i odczekaj 2 minuty, aby rozładować kondensatory.
- Fizyczna inspekcja czujnika NTC – Czujnik znajduje się za ścianką boczną piekarnika, zwykle przy dolnym elemencie grzewczym. Sprawdź wizualnie, czy nie ma widocznych uszkodzeń, zardzewienia czy rozluźnionych połączeń.
- Pomiar rezystancji czujnika – Za pomocą multimetru ustawionego na skali ohmów (Ω) zmierz rezystancję czujnika NTC. W temperaturze pokojowej (20°C) powinna wynosić około 5-10 kΩ (kiloohmów). Normy dla piekarników Whirlpool to zakres 4,7-10,5 kΩ w warunkach laboratoryjnych.
- Test ciągłości przewodów – Odłącz przewody od czujnika i sprawdź, czy multimetr wskaże bezzwrotną ścieżkę do modułu sterowania. Powinien być słyszalny dźwięk lub wskazanie pełnej ciągłości.
- Pomiar napięcia na złączach – Po ponownym włączeniu piekarnika (bez uruchamiania pieczenia) sprawdź napięcie zasilające czujnik – powinno wynosić około 5V DC.
- Wyłączenie zasilania i czekanie – Wyciągnij wtyczkę piekarnika, odczekaj co najmniej 3 minuty dla pełnego rozładowania kondensatorów wysokonapięciowych. To krytycznie ważne dla bezpieczeństwa.
- Dostęp do elementu grzewczego – Rozłóż piekarnik od spodu lub usunięć ścianki boczne (instrukcje specyficzne dla modelu znajdują się w instrukcji obsługi). Element grzewczy to żeliwna rura ceramiczna z lutowanymi złączami.
- Pomiar rezystancji elementu – Ustawić multimetr na skali Ω (ohmy). Przyłożyć końcówki multimetru do dwóch złączy elementu. Dla górnego element grzewczy w piekarikach Whirlpool norma wynosi 20-35 Ω. Dla dolnego – 25-40 Ω. Akceptowalny zakres to ±10% od nominalnej wartości z instrukcji technicznej.
- Interpretacja wyniku pomiaru:
- Ponowne włączenie i test funkcjonalny – Po potwierdzeniu rezystancji umontuj element z powrotem, włącz piekarnik i ustaw temperaturę 50°C na 5 minut. Monitoruj, czy kod F03 pojawia się ponownie. Jeśli nie – diagnoza potwierdza sprawność element grzewczy.
- Odłączenie zasilania – Wyciągnij wtyczkę piekarnika z gniazda i odczekaj 5 minut w chłodnym otoczeniu.
- Demontaż starego elementu – Rozłóż piekarnik zgodnie z instrukcją serwisową. Odłącz przewody zasilające od starego element grzewczy (wykonaj fotografie przed rozłączeniem dla przejrzystości).
- Usunięcie starego element grzewczy – Zazwyczaj element jest przymocowany 2-4 śrubami M8 do ramy żeliwnej. Odkręć śruby śrubokrętem i ostrożnie wyciągnij element.
- Przygotowanie nowego element grzewczy – Sprawdź, czy nowy element ma identyczne wymiary i specyfikację (moc w watach, rezystancję w omach). Część oryginalna dla Whirlpool oznaczona jest kodem 481010693251 (górny) lub 481010628201 (dolny) – zalecam zakup originału lub certyfikowanego zamiennika z electromix.pl lub agdwczesciach.pl.
- Montaż nowego element grzewczy – Umieść nowy element na uchwytach, wyrównaj otwory, wsuń śruby. Dokręć równomiernie (nie za mocno – moment około 5-7 Nm, aby nie pęknąć żeliwa).
- Podłączenie przewodów – Przyłącz przewody zasilające do złączy nowego element, upewniając się, że osadka jest pełna i bez luzu.
- Izolacja przewodów – Owinąć złącza izolacyjną taśmą termiczną na wysokość 2-3 cm. Unikaj pozostawiania rozbieżnych końcówek.
- Montaż zwrotny – Osadź ścianki boczne i wyłożenie piekarnika. Upewnij się, że wszystkie śruby mocujące są dokręcone.
- Test funkcjonalny – Włącz piekarnik, ustaw temperaturę 100°C na 10 minut. Obserwuj, czy kod F03 pojawia się. Jeśli tak – problemem jest moduł sterowania lub czujnik, nie sam element grzewczy.
- Pewności, że problem to uszkodzony czujnik NTC (pozytywne wyniki testu multimetrem),
- Dostępu do części zamiennej ze sprawdzonym pochodzeniem,
- Nieważności gwarancji producenta (piekarnik ma >3 lata),
- Znajomości procedur bezpiecznego wyłączania zasilania i izolacji przewodów.
- Podejrzenia uszkodzenia modułu elektronicznego (kod pojawia się losowo lub nie znika po wymianie czujnika),
- Obowiązującej gwarancji (naprawa DIY ją unieważnia),
- Braku pewności co do przyczyny błędu,
- Zagrożeń związanych z ryzykiem porażenia lub oparzenia.
- Element grzewczy oryginalna (Whirlpool 481010693251): 200-350 PLN,
- Element zamiennik certyfikowany (od producenta trzeciego): 150-250 PLN,
- Usługa serwisowa (diagnostyka + wymiana): 250-600 PLN,
- Łącznie (DIY): 150-350 PLN,
- Łącznie (serwis): 600-1200 PLN.
- Czyszczenie wewnętrza – Usuń osad węglowy i spalone pozostałości żywności z dna i ścian piekarnika. Osad izoluje ciepło i utrudnia pracę czujnika temperatury.
- Wymiana uszczelki drzwi – Uszczelka powinna być elastyczna i bez pęknięć. Zużyta uszczelka zwiększa straty ciepła i zmusza element grzewczy do nadmiernej pracy.
- Inspekcja czujnika NTC – Raz na rok otwórz dostęp do czujnika i sprawdź, czy nie jest zakurzony lub skorrodowany. Czujnik powinien być czysty i suchy.
- Test grzania na początku sezonu – Przed sezonem grzewczym (jesień) ustaw piekarnik na 180°C przez 20 minut i obserwuj, czy grzewanie przebiega równomiernie.
- Unikanie przelewów – Nie dopuszczaj, aby żaden płyn lub tłuszcz wylał się bezpośrednio na element grzewczy. Zakrywaj naczynie przy gotowaniu potraw z sosami.
- Wymiana filtrów powietrza – Jeśli piekarnik ma wentylację przymusową, zmień filtry co 6 miesięcy.
- Kontrola zaworów gazowych (jeśli dotyczy) – Zawory powinny być szczelne i bez osadu.
- Czyszczenie grzałek gazowych lub paleniska,
- Sprawdzenie wskaźnika temperatury za pomocą termometru,
- Inspekcja przewodów zasilających na widoczne ubytki izolacji.
- Element grzewczy: wymiana co 10-15 lat (przy intensywnym użytkowaniu co 5-8 lat),
- Czujnik NTC: wymiana co 8-12 lat,
- Termostat bimetaliczny: wymiana co 10 lat,
- Moduł elektroniczny: wymiana co 10-15 lat (lub na żądanie).
Możliwe jest także, że piekarnik grzeje, ale bardzo słabo – element grzewczy pracuje sporadycznie, a temperatura wzrasta bardzo wolno, co wskazuje na częściowe uszkodzenie obwodu.
Diagnoza sensora temperatury i obwodu sterowania grzaniem
Diagnoza błędu F03 wymaga systematycznego sprawdzenia czujnika temperatury NTC, przewodów połączeniowych i modułu sterowania w oparciu o pomiary rezystancji i ciągłości obwodu.
Procedura diagnostyczna:
Jeśli czujnik wykazuje rezystancję poniżej 1 kΩ lub powyżej 50 kΩ, lub brak ciągłości w przewodach, przyczyna Whirlpool F03 leży w czujniku lub połączeniach.
Które części mogą być uszkodzone przy błędzie F03?
Kod błędu F03 może sygnalizować uszkodzenie jednej z poniższych części, każda z innymi symptomami charakterystycznymi.
Czujnik temperatury NTC – Jego uszkodzenie powoduje zerwanie sygnału o temperaturze. Symptomy: kod pojawia się natychmiast po włączeniu, element grzewczy nie reaguje na polecenia grzania, brak napięcia na złączach czujnika.
Element grzewczy (grzałka oporowa) – Przecięcie drutu wewnątrz grzałki uniemożliwia przepływ prądu. Symptomy: piekarnik nie grzeje wcale, kod pojawia się po naciśnięciu Start, przy pomiarze rezystancji element wykazuje „open circuit” (brak połączenia).
Moduł elektroniczny (płyta sterowania) – Uszkodzenie tranzystorów lub kondensatorów w obwodzie może uniemożliwić odczyt sygnału z czujnika. Symptomy: kod pojawia się losowo, czasami znika po wyłączeniu zasilania, inne funkcje piekarnika pracują prawidłowo.
Przewody łączące czujnik z modułem – Przerwa lub zwarcie w wiązce przewodów przerywa komunikację. Symptomy: kod pojawia się po otworzeniu drzwi piekarnika (ruch przewodów), wizualnie widać połamane lub spalone izolacji.
Termostat bimetaliczny – Jego zacinanie uniemożliwia przepływ prądu do element grzewczy. Symptomy: piekarnik grzeje przez 5-10 sekund, potem traci moc, kod pojawia się po osiągnięciu około 100°C.
Krok po kroku – jak sprawdzić elementy grzewcze multimetrem
Bezpieczna diagnostyka elementu grzewczego wymaga wyłączenia zasilania, użycia właściwie skalibrowanego multimetru i porównania wyników z wartościami producenta.
Procedura kontroli element grzewczy:
– Jeśli multimetr wskaże wartość zbliżoną do normy → element jest sprawny. – Jeśli wskaże 0 Ω lub „OL” (open line) → element ma przerwę, wymaga wymiany. – Jeśli wskaże anomalnie niską rezystancję (< 5 Ω) → element może być zwarciem, nie używać go.
Bezpieczna wymiana grzałki w piekariknu Whirlpool
Wymiana element grzewczy wymaga absolutnego wyłączenia zasilania, izolacji przewodów i stosowania się do procedury montażu producenta, aby uniknąć porażenia elektrycznej i oparzenia.
Zagrożenia: porażenie elektryczne (napięcie do 230V AC w złączach), oparzenie (element może zachować resztkowe ciepło nawet po wyłączeniu), uszkodzenie modułu elektronicznego przez statykę.
Procedura wymiany:
Czy naprawa F03 to zadanie dla DIY czy serwisu?
Naprawa własnymi siłami jest możliwa, jeśli posiadasz multimetr, doświadczenie w obsłudze elektryki i rozumiesz zagrożenia; jednak jeśli problem dotyczy modułu elektronicznego, powinieneś skonsultować się z serwisem autoryzowanym.
DIY jest wskazane w przypadku:
Serwis autoryzowany jest konieczny w przypadku:
Ryzyka DIY: porażenie prądem (230V), oparzenie gorącą grzałką, uszkodzenie kondensatorów wysokonapięciowych w module, bezpowrotne zniszczenie piekarnika w wyniku błędu montażu.
Ile kosztuje wymiana elementu grzewczego w piekariknu Whirlpool?
Koszt wymiany element grzewczy wynosi 150-500 PLN za część, a przy zwróceniu się do serwisu autoryzowanego – 400-1200 PLN łącznie z pracą i diagnostyką.
Rozkład kosztów (stan na 2025 rok):
Jeśli element grzewczy jest jedynym problemem (a czujnik i moduł są sprawne), DIY jest 3-4 razy tańsze. Jednak jeśli Problem siedzi w module elektronicznym, najtańsza naprawa to wymiana całego modułu za 800-1500 PLN w serwisie.
Affiliate na części: electromix.pl, agdwczesciach.pl, arconet.pl oferują części zamienne z gwarancją 12-24 miesięcy.
Jak zapobiegać błędom grzewczym – konserwacja piekarnika
Regularna konserwacja piekarnika zmniejsza ryzyko błędu F03 i przedłuża żywotność element grzewczy o 3-5 lat.
Checklist konserwacji rocznej:
Konserwacja co 3 miesiące:
Harmonogram napraw:
