Kamera termowizyjna to urządzenie, które rejestruje promieniowanie podczerwienia emitowane przez urządzenia AGD i zamienia je na obraz termiczny. W diagnostyce sprzętu domowego pozwala zlokalizować wyciek ciepła, uszkodzenia izolacji i anomalie w rozkładzie temperatury bez demontażu maszyny. Właściciele domów coraz częściej sięgają po tę technologię zamiast od razu wzywać serwisanta, bo daje szybką odpowiedź: gdzie naprawdę leży problem.
Co to jest kamera termowizyjna i jak działa w diagnostyce sprzętu AGD?
Kamera termowizyjna to detektor termiczny wyposażony w sensor temperatury, który rejestruje fale podczerwone niedostrzegalne dla ludzkiego oka. Każdy obiekt o temperaturze powyżej zera bezwzględnego emituje promieniowanie podczerwieni. Sensor kamer konwertuje to promieniowanie na obraz termiczny – mapa kolorów, gdzie każdy kolor odpowiada zakresowi temperatury.
W diagnostyce AGD termowizja pozwala na:
- Zlokalizowanie źródeł ciepła i zimna bez otwierania urządzenia
- Zidentyfikowanie nieszczelności izolacji
- Wykrycie awarii grzałek i czujników temperatury
- Porównanie rozkładu ciepła z normą producenta
- Grzałka elektryczna (dolna część bębna, zbiornik)
- Uszczelka drzwi
- Przepływ gorącej wody w przewodach zasilających
- Drzwi i krawędzie uszczelki (zimno ucieka, ciepło wnika)
- Grzałka do suszenia (górna część komory)
- Przepływ wody grzanej
- Izolacja poliuretanu wokół zbiornika chłodzącego
- Uszczelka drzwi chłodziarki i zamrażarki
- Sprężarka i wymiennik ciepła z tyłu urządzenia
- Grzałka w pralce normalna: 40-60°C (żółty/pomarańczowy)
- Grzałka anomalna: powyżej 80°C lub asymetryczny rozkład (czerwony, białe punkty)
- Uszczelka nieszczelna drzwi: fioletowo-niebieskie strefy (zimno/ciepło wnika) wokół krawędzi
- Izolacja lodówki uszkodzona: gorące strefy na wewnętrznych ścianach (powinny być zimne)
- Grzałka się nie włącza (brak zmiany koloru, reszta zimna)
- Temperatura przesadnie wysoka (powyżej 85°C, biały punkt)
- Nieregularny rozkład ciepła (gorące punkty, zimne strefy)
- Temperatura odczytywana przez sensor jest nieprawidłowa (pranie na zimno mimo ustawienia 60°C)
- Nadmierne nagrzewanie (powyżej 85°C konsekwentnie)
- Czujnik pokryty osadami (gradient temperatury zaburzony)
- Podejrzewasz uszkodzenie modułu elektronicznego (anomalia termiczna bez oczywistego źródła, objawy sztuczne)
- Urządzenie używa gazu (kuchenka, grzejnik) – ryzyko wycieku, Rozporządzenie 2016/426/UE wymaga certyfikowanego serwisanta
- Podejrzewasz porażenie elektryczne (czujesz przebieg prądu, urządzenie się nie wyłącza)
- Wymiana części wymaga dostępu do obwodów elektrycznych (moduł, przewody)
Norma techniczna PN-EN 13732 standaryzuje stosowanie termografii w diagnostyce urządzeń. Rozdzielczość termiczna współczesnych kamer DIY wynosi 160×120 do 320×240 pikseli, co wystarczy do zlokalizowania anomalii w pralce, zmywarce czy lodówce.
Gdzie występują wycięki ciepła w pralce, zmywarce i lodówce?
Wyciek ciepła w diagnostyce AGD to utrata energii termicznej przez miejsca uszkodzone, nieszczelne lub źle izolowane. Każde urządzenie ma charakterystyczne punkty podatne na anomalie termiczne:
Pralka:
Zmywarka:
Lodówka:
Kamera termowizyjna ujawnia te punkty jako anomalie termiczne – obszary o innej temperaturze niż otoczenie. Na pierwszym etapie diagnostyki to najprostszy test bez demontażu.
Jak czytać obraz termiczny – skala barw i interpretacja
Obraz termiczny używa skali barw termicznych, gdzie fiolet i niebieski oznaczają zimno (poniżej 10°C), zielony to temperatura przejściowa (10-25°C), żółty i pomarańczowy oznaczają ciepło (25-50°C), a czerwony to źródła intensywnego ciepła (powyżej 50°C).
Praktyczne wskaźniki alarmu:
Gradient temperatury – przejście między kolorami – wskazuje na przepływ energii. Nagłe przeskok koloru bez przejścia oznacza zwykle uszkodzenie czujnika lub filmowanie przez przeszkody.
Grzałka elektryczna – najczęstsze źródło strat ciepła w pralce

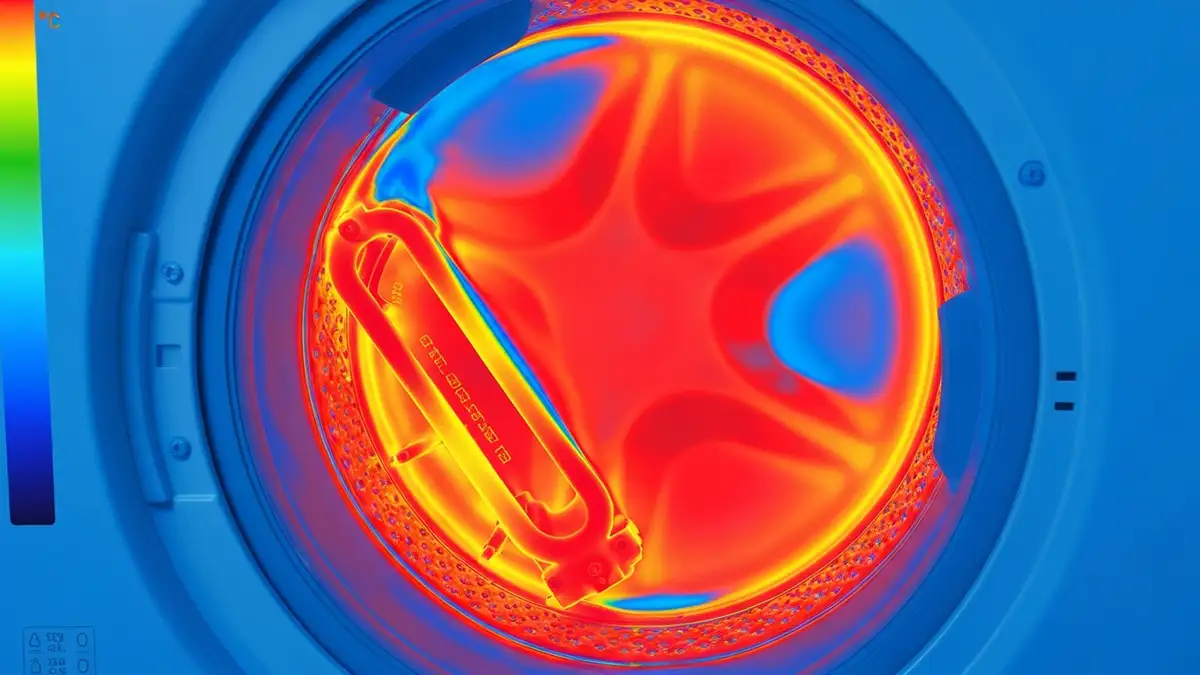

Grzałka elektryczna w pralce pojawia się na termowizji jako jasna czerwona lub biała strefa w dolnej części zbiornika – to najgorętsze miejsce w urządzeniu. Normalna temperatura to 50-70°C przy programie 60°C. Anomalia termiczna pojawia się, gdy:
Objawy praktyczne: brak podgrzewania wody, pranie na zimno mimo ustawienia temperatury, kody błędów E61 (Bosch), dE (LG) czy 5E (Samsung). Diagnostyka termowizyjna to pierwsza linia obrony – jeśli grzałka widać jako zimna, to trzeba wymiana grzałki w pralce. Jeśli obraz termiczny wygląda prawidłowo, problem leży w module elektronicznym.
Uszczelka drzwi – szczelność i nieszczelność widoczna w termowizji
Uszczelka drzwi to gumowa lub silikonowa taśma tworząca barierę między wewnątrz urządzenia a otoczeniem. Kamera termowizyjna ujawnia nieszczelność jako asymetryczne rozkłady temperatury wokół krawędzi drzwi.
W zmywarce: fioletowe strefy (zimno wnika) wokół drzwi, nieregularna temperatura wewnątrz, woda na podłodze pod drzwiami.
W lodówce: gorące strefy na krawędziach drzwi (zwłaszcza rogi), kondensacja, lodówka pracuje non-stop, temperatura wewnątrz wyższa niż ustawiona.
Diagnostyka termowizyjna pozwala ocenić równomierność szczelności. Jeśli nieszczelność jest widoczna, wymiana uszczelki drzwi to najtańsze rozwiązanie.
Czujnik NTC temperatury – diagnostyka zaniedbań w odczytach
Czujnik NTC temperatury to elektroniczny element sterujący w zbiorniku wody, który mierzy temperaturę i wysyła sygnał do modułu elektronicznego. Na termowizji widać go jako cienki przewód lub punkt metalowy wewnątrz zbiornika.
Anomalia termiczna czujnika pojawia się, gdy:
Diagnostyka wymaga multimetru do sprawdzenia oporu czujnika (zwykle 5-50 kΩ w zależności od temperatury), ale termowizja daje szybki podgląd. wymiana czujnika NTC temperatury to następny krok, jeśli obraz termiczny nie wyjaśnia problemu.
Izolacja zbiornika w lodówce – gdzie zimno ucieka?
Izolacja zbiornika w lodówce to warstwa poliuretanu lub pianki pomiędzy ścianami, która ma zatrzymać zimno wytworzone przez sprężarkę. Wyciek zimna oznacza uszkodzenie tej izolacji – ciepło się wtedy wnika, a lodówka pracuje intensywniej.
Na termowizji zimno ucieka tam, gdzie pojawią się gorące strefy na wewnętrznych ścianach – pomarańczowe lub żółte obszary zamiast niebieskiego. Objawy: lodówka pracuje non-stop (słychać sprężarkę 80% czasu), ciepła sprężarka na dotyku, temperatura wewnątrz wyższa niż ustawiona, rosnący rachunek za prąd.
Diagnostyka termowizyjna pokazuje dokładnie, gdzie uszkodzenie. Jeśli obszar uszkodzonej izolacji jest mały, czasem można zalepiać pianką montażową (rozwiązanie tymczasowe). Jeśli izolacja zniszczona na dużym obszarze, koszt naprawy zbliża się do ceny nowej lodówki.
Jaka kamera termowizyjna do diagnostyki AGD – marki i ceny
Do diagnostyki AGD jako hobbysta wybieszesz spośród:
FLIR C3 (dostępna w x-kom, Botland): rozdzielczość 160×120, zakres -20 do 250°C, dokładność ±2°C, cena ok. 1800 PLN. Najpopularniejsza wśród entuzjastów DIY.
CAT S62 Pro (smartfon termiczny, Media Expert): 160×120, -20 do 400°C, ±2°C, ok. 2200 PLN. Integracja z systemem Android.
Seek Compact (Botland): 160×120, -40 do 330°C, ±3°C, ok. 600 PLN. Najtańsza opcja, kompatybilna z smartfonem.
Testo 873 (specjalistyczny, elektromix.pl): 320×240, -30 do 350°C, ±1°C, ok. 3200 PLN. Dla serwisantów zawodowych.
Do diagnostyki domowej wystarczy rozdzielczość 160×120 i zakres -20 do 400°C. Kalibracja termiczna nie wymaga certyfikacji laboratoryjnej – kamera przychodzi skalibrowana fabrycznie. Ważniejsza jest manualna weryfikacja: porównaj pomiar kamerą z termometrem kontaktowym na znanym obiekcie.
Czy termowizja sama wystarczy do diagnozy – kiedy wezwać serwisanta?
Nie. Termowizja to narzędzie wspomagające, które lokalizuje anomalię, ale nie zastępuje multimetru, testerów elektronicznych i kody błędów pralki.
Wezwij serwisanta natychmiast, jeśli:
Termowizja jest idealnym narzędziem do DIY, gdy problem jest mechaniczny: wymiana grzałki, uszczelki, czujnika. Jeśli diagnoza pokazuje, że to elektronika – tutaj zarabia serwisant.
Joanna Krawczyk to redaktor portalu bledyagd.pl. Pisze o tematyce: błędy i kody błędów agd – katalog rozwiązań dla pralek, zmywarek, lodó, tworząc praktyczne i rzetelne poradniki oparte na wiedzy oraz doświadczeniu. Pomaga czytelnikom podejmować trafne decyzje i unikać typowych błędów.
