Pompa odpływowa to jedno z najczęściej uszkadzanych urządzeń w pralce automatycznej. Kiedy woda nie odpływa, bęben się nie opróżnia, a pranie zamiast pachnieć świeżością śmierdzi stęchliną. Niniejszy artykuł pokazuje, jak używając taniego multimetru, wykonać diagnostykę pompy odpływowej, zmierzyć rezystancję uzwojeń i stwierdzić, czy pompa wymaga wymiany czy tylko czyszczenia.
Co to jest pompa odpływowa pralki i jaką pełni funkcję
Pompa odpływowa to elektromechaniczny element pralki, który odpowiada za usunięcie brudnej wody z bębna po cyklu prania. Składa się z silnika pompy, wirnika (turbinki) i korpusu pompy wykonanego z plastiku lub metalu. Wirnik, obrócony przez silnik, wprawia wodę w ruch, kierując ją z bęben prania przez przepływ wody przez system odpływu do kanalizacji.
Zazwyczaj pompa odpływowa jest zasilana napięciem 230V AC (w Europie) lub 12–24V DC (w nowszych modelach) i pracuje pod kontrolą elektronicznego sterownika pralki. Prawidłowo działająca pompa gwarantuje, że woda opuszcza bęben w pełni, pozwalając na wciśnięcie bielizny i przystąpienie do kolejnego cyklu.
Jakie objawy wskazują na uszkodzenie pompy odpływowej
Zanim przystąpisz do pomiaru multimetrem, rozpoznaj objawy uszkodzenia pompy odpływowej:
- Woda w bębnicy – bęben nie opróżnia się całkowicie po cyklu, co wskazuje na niedostateczny przepływ wody.
- Hałas pompy – trzaski, skrzypienie lub głośny brzęk pochodzący spod pralki podczas fazy odpływu.
- Niepełne opróżnianie – pranie pozostaje mokre, mimo że cykl się skończył.
- Wyciek wody – widoczne zacieki pod lub wewnątrz pralki, które mogą pochodzić z uszkodzonego systemu odpływu lub samej pompy.
- Zapach z pralki – stęchliznę powoduje woda stojąca w bębnicy, która nie może się odprowadzić przez wadliwą pompę.
- Brak reakcji pompy – prarka uruchamia się, ale pompa w ogóle się nie włącza, choć słychać polecenia sterownika.
- Odłącz pralkę od gniazdka – brak zasilania to brak zagrożenia porażeniem.
- Otwórz dolny panel pralki – znajduje się z przodu lub z boku urządzenia; zwykle mocowany śrubkami M4–M5.
- Usuń filtr pompy – jeśli istnieje; czasami znajduje się tuż obok pompy odpływowej.
- Zlokalizuj pompę – jest to cylindryczny element z wtyczką konektora; zobacz, gdzie schodzi rurka odpływowa.
- Odłącz konektor zasilający – ostrożnie wysunąć wtyk (zwykle 2 lub 3 pins), unikając zginania drucików.
- Ustaw multimetr na tryb Ω (ohmy) – wybierz zakres 20Ω lub 200Ω (zależy od modelu multimetru).
- Upewnij się, że pompa jest odłączona od zasilania – wtyk musi być wysunięty z gniazda sterownika.
- Przyłóż czarne i czerwone sondy multimetru do zaciski połączeniowych pompy – na drucikach lub pinach konektora; jeśli pompa ma konektor ze szpilkami, dotknij każdej szpilki kolejno z sondą.
- Zanotuj wartość rezystancji – powinna pojawić się liczba w zakresie ohm.
- Powtórz pomiar kilka razy, aby upewnić się, że wartość jest stabilna i powtarzalna.
- Ustaw multimetr na tryb diody – ikona wyglądająca jak strzałka w diodzie.
- Przyłóż sondy do zaciski pompy – czarna sonda do uziemienia, czerwona do fazy.
- Słuchaj buzera lub patrzaj na ekran:
- Ustaw multimetr na pomiar napięcia AC 230V – zakres musi być wyższy niż 230V (np. 500V AC).
- Włącz pralkę i uruchom cykl odpływu – musi być aktywna faza odpływu.
- Przyłóż sondy do wtyczki konektora pompy – podczas gdy cykl trwa, zmierz napięcie.
- Odczytaj wartość:
- Normalny design pompy – niektóre pompy DC mają bardzo grubą cewkę o niskiej rezystancji, aby maksymalizować moment obrotowy.
- Wilgoć w złączu – woda w złączu konektora czasowo zmniejsza rezystancję; wysuń wtyk, pozwól mu wysechać przez 24 godziny, zmierz ponownie.
- Tymczasowy kontakt elektryczny – osad wapnia w złączu może obniżać pomiary; czyszczenie kontaktów često rozwiązuje problem.
- Zawsze odłącz pralkę od gniazda sieciowego – brak zasilania to 100% bezpieczeństwo. Prąd 230V AC może być śmiertelny (według normy PN-EN 61010, bezpieczny prąd dla człowieka to poniżej 50mA AC).
- Czekaj 5 minut – kondensatory w elektronice mogą przechowywać ładunek nawet po wyłączeniu; dotknij drewnianym przedmiotem metalowego kadłuba, aby bezpiecznie rozładować.
- Uziemij się – przed dotknięciem jakichkolwiek przewodów, dotkni metalową ramę pralki lub podłogę, aby rozładować ładunek elektrostatyczny.
Czym jest multimetr i jakie tryby wykorzystujemy przy pomiarze pompy
Multimetr to uniwersalne narzędzie elektroniczne, które mierzy rezystancję (w omach), napięcie (w woltach) i natężenie prądu (w amperach). W diagnostyce pompy odpływowej wykorzystujemy przede wszystkim trzy tryby: pomiar rezystancji (Ω), sprawdzenie ciągłości obwodu za pomocą trybu diody oraz pomiar napięcia AC lub DC.
Zanim cokolwiek mierzysz, zawsze odłącz pralkę od sieci elektrycznej. Tryb Ω pozwala mierzyć rezystancję uzwojeń pompy bez zasilania. Tryb diody (zwany też buzzerem) emituje dźwięk, gdy obwód jest ciągły. Tryb napięcia AC/DC mierzysz z zasilaniem włączonym – wymaga to doświadczenia i bezpieczeństwa.
Jak bezpiecznie dostać się do pompy odpływowej w pralce
Aby zmierzyć pompę multimetrem, musisz ją najpierw zlokalizować. Oto procedura:
Uwaga: Woda w obudowie pompy może być ciepła – czekaj kilka minut przed otwarciem panelu.

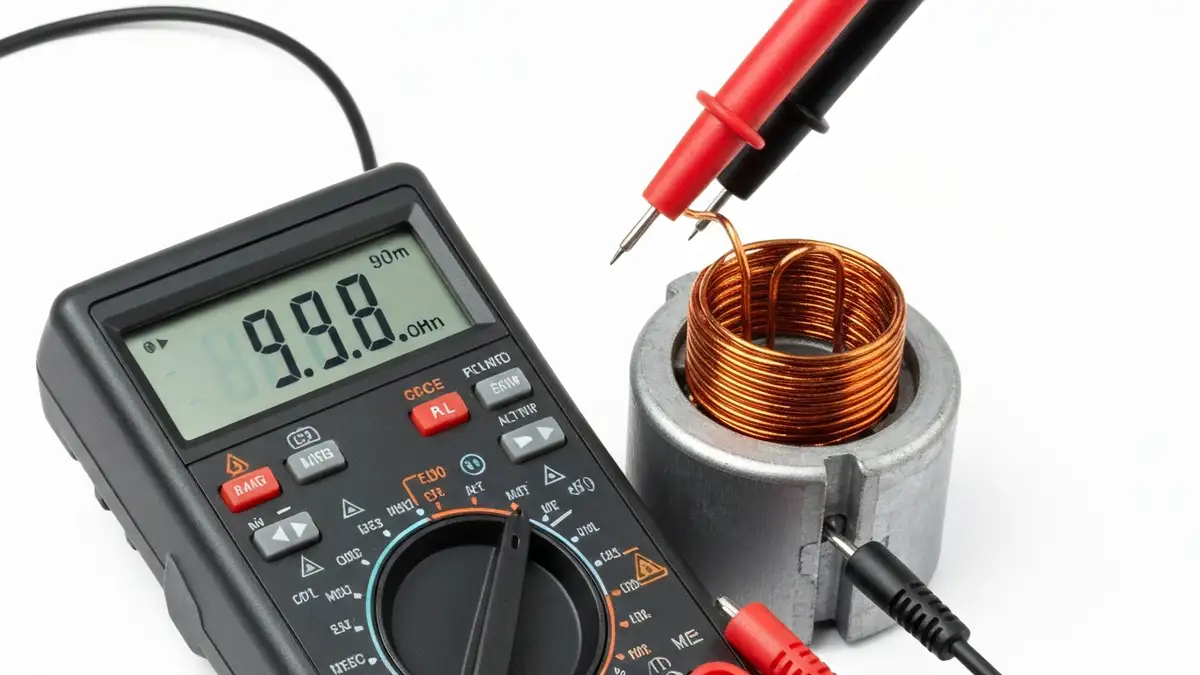

Pomiar rezystancji uzwojeń pompy – krok po kroku procedura
Rezystancja uzwojeń pompy odpływowej to fundamentalny pomiar diagnostyczny. Oto procedura:
Typowa prawidłowa rezystancja uzwojeń pompy to 6–30 omów. Jeśli odczyt wynosi 0 omów (krótkie spięcie) lub nieskończoność Ω (circuit open), pompa jest uszkodzona.
Jaka rezystancja pompy odpływowej jest prawidłowa – normy dla różnych marek
Rezystancja pompy zależy od marki, mocy i typu silnika. Oto referencyjne zakresy:
Wniosek: Uniwersalny zakres 8–25 omów obejmuje większość pomp na europejskim rynku. Zawsze sprawdź instrukcję serwisową danego modelu – niektóre pompy specjalistyczne mogą mieć 50 omów lub więcej.
Sprawdzenie ciągłości obwodu pompy – zastosowanie trybu diody
Tryb diody w multimetrze (symbol →|) to szybki test ciągłości bez mierzenia dokładnej rezystancji. Procedura:
– Bęk/sygnał dźwiękowy = obwód jest ciągły, pompa ma przejście. – Brak dźwięku lub 'OL’ = obwód otwarty, pompa przerwana wewnątrz.
Uwaga: Tryb diody wyśle małą prądek testowy (zwykle miliamper) – jest to bezpieczne dla cewki pompy, ale nigdy nie uruchamia silnika.
Pomiar napięcia na wtykach pompy podczas pracy – diagnostyka zasilania
Jeśli rezystancja pompy jest prawidłowa, ale woda dalej nie odpływa, problem może być w zasilaniu. Procedura:
– ~230V AC = zasilanie dotyka pompy prawidłowo; problem w silniku lub mechanice. – 0V AC = brak napięcia; sprawdź przekaźnik, bezpiecznik, przewody.
Interpretacja wyników pomiarów – co oznaczają odczyty multimetru
Każdy odczyt pompy odpływowej wskazuje inny problem:
Pamiętaj: zawsze sprawdzaj zarówno rezystancję, jak i napięcie, aby uniknąć błędnej diagnozy.
Czy niska rezystancja zawsze znaczy, że pompa jest uszkodzona
Nie. Niska rezystancja (2–6 omów) nie zawsze oznacza uszkodzenie. Przyczyny mogą być:
Natomiast rezystancja powyżej 50 omów i towarzyszący brak pracy pompy stanowi pożyteczny sygnał degradacji uzwojenia.
Alternatywy dla multimetru – amperokleszcze i testery bezdotykowe
Jeśli nie masz multimetru, rozważ te narzędzia:
amperokleszcze do AGD to doskonała alternatywa, jeśli chcesz mierzyć prąd pompy bez rozmontowywania konektora. tester napięcia bezdotykowy przyda się do szybkiego screening’u, czy w ogóle napięcie dochodzi do pompy.
Zagrożenia bezpieczeństwa przy pomiarach w pralce – uziemienie i napięcie
Pomiary w pralce wiążą się z niebezpieczeństwem porażenia prądem. Zasady bezpieczne:
Jeśli musisz mierzyć live (z zasilaniem włączonym), używaj izolowanych sond (CAT III lub CAT IV), noszenia rękawic gumowych i nigdy nie pracuj na mokrej podłodze. Najlepiej – zlecić to autoryzowanemu serwisowi.
