Płyta indukcyjna diagnostyka wymaga precyzji i wiedzy technicznej, ale wiele problemów można zdiagnozować samodzielnie. Elementy grzejne cewka indukcyjna stanowi serce urządzenia, a multimetr pomiar rezystancji to najważniejsze narzędzie do naprawy AGD w domu. Artykuł zawiera konkretne procedury, bezpieczne kroki i wskazówki kiedy potrzebujesz profesjonalisty.
Dlaczego płyta indukcyjna nie grzeje – pierwsze objawy do sprawdzenia
Płyta indukcyjna diagnostyka rozpoczyna się od obserwacji objawów. Brak nagrzewania oznacza najprawdopodobniej problemy z cewką indukcyjną lub kontrolerem elektronicznym. Przerwane nagrzewanie (płyta grzeje, potem się wyłącza) wskazuje na temperaturę i czujniki. Kod błędu na wyświetlaczu (E0, E1, F9) zawsze odnosi się do konkretnego elementu grzejnego lub elektroniki.
Każdy objaw sugeruje inny problem. Brak nagrzewania całkowicie = uszkodzona cewka indukcyjna, przepalone elementy grzejne lub brak zasilania. Nagrzewanie się przez 2-3 minuty, potem wyłączenie = problem z czujnikiem temperatury lub bezpieczeństwem termostat. Kod błędu na wyświetlaczu = elektronika wykryła przerwę w obwodzie lub zbyt wysoką rezystancję. Te pierwsze obserwacje będą bazą dla multimetr pomiar rezystancji.
Jakie elementy grzejne ma płyta indukcyjna i jak pracują
Płyta indukcyjna diagnostyka wymaga zrozumienia czterech głównych elementów. Cewka indukcyjna to zwoje drutu umieszczone pod szklananym blatem – ona tworzy pole magnetyczne gdy prąd AC przepływa. Transformator przetwarza napięcie 230V na niższe napięcia dla kontrolera elektronicznego i cewki. Kontroler elektroniczny zarządza czasem pracy, mocą i czujnikami temperatury. Biały drut gruntujący to bezpiecznik elektroniczny chroniący przed przerwą w obwodzie.
Jak to działa w praktyce? Napięcie AC 230V wchodzi do transformatora. Transformator wysyła sygnały do kontrolera elektronicznego. Kontroler elektroniczny decyduje jak mocny prąd wysłać do cewki indukcyjnej. Cewka indukcyjna generuje pole magnetyczne oscylujące 20 kHz do 50 kHz. To pole magnetyczne wchodzi w interakcję z materiałem ferromagnetycznym (np. stalą w naczyniu), generując ciepło. Temperatura jest mierzona czujnikiem i wysyłana do kontrolera elektronicznego, który decyduje czy wyłączyć moc. Jeśli któryś z tych elementów grzejnych ma przerwę w obwodzie, całe urządzenie przestaje pracować. Multimetr pomiar rezystancji pokażzie nam dokładnie gdzie.

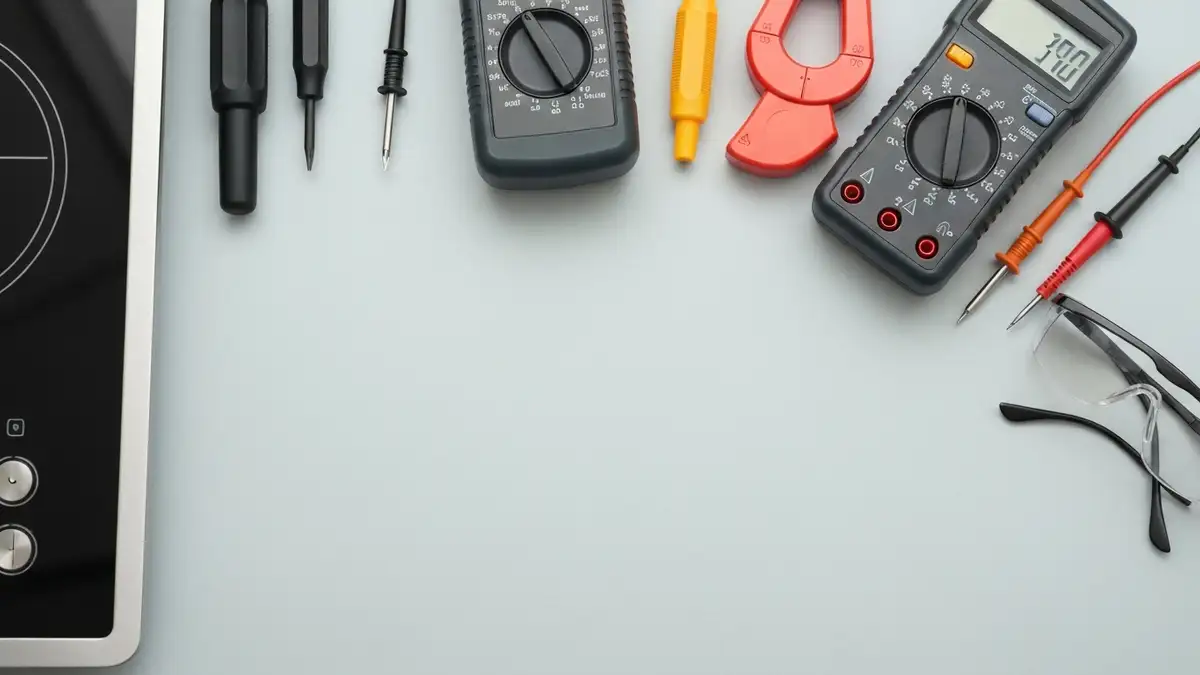

Jakie narzędzia potrzebujesz do diagnostyki płyty indukcyjnej
Do sprawdzenia elementy grzejne cewka indukcyjna bezpiecznie potrzebujesz:
Narzędzia do naprawy AGD powinny być przechowywane w suchym miejscu z dala od dzieci. Multimetr pomiar rezystancji to inwestycja 40-150 zł, którą zwrócisz przy pierwszej naprawie.
Jak zmierzyć rezystancję cewki indukcyjnej multimetrem
Pomiar rezystancji w ohmach (Ω) pokazuje czy cewka indukcyjna jest przepalona czy zdrowa. Procedura jest prosta, ale wymagająca ostrożności.
Krok 1: Odłącz zasilanie. Wyłącz wyłącznik główny na rozdzielniczce elektrycznej, albo wyciągnij wtyczkę z gniazdka. Czekaj 5 minut – kondensatory w zasilaczu mogą przechowywać napięcie nawet po wyłączeniu.
Krok 2: Odsłoń cewkę indukcyjną. Otwórz boczną lub dolną część obudowy płyty. Cewka to zwoje drutu pod blatem szklany – będzie oznaczona często jako „induction coil” lub „L”. Możesz ją zobaczyć bezpośrednio pod szkłem.
Krok 3: Odłącz kable od cewki. Zanotuj kolory przewodów przed odłączeniem – będzie ci potrzebne do montażu. Zrób zdjęcie telefonem.
Krok 4: Ustaw multimetr na omometr (Ω). Przycisk lub pokrętło -> wybierz Ω (ohmy). Najniższy zakres (× 1 lub 2Ω) jeśli dostępny.
Krok 5: Zmierz rezystancję. Dotknij sondami miernika obydwu punktów podłączenia cewki indukcyjnej. Odczyt powinien wynosić 2.5 Ω do 8 Ω – to zdrowa cewka indukcyjna dla większości marek (Bosch, Samsung, LG, Whirlpool). Jeśli wyświetla nieskończoność (∞) – cewka indukcyjna jest przepalona, przerwa w obwodzie. Jeśli wyświetla 0 Ω – mogła być zwarcie wewnętrzne (rzadkie).
Porównaj z normą producenta. Zajrzyj do instrukcji producenta – każda marka ma nieco inne zakresy. Multimetr pomiar rezystancji dokładnie wskaże który element grzejny ma przerwę.
Bezpieczna procedura pomiaru napięcia AC na płycie indukcyjnej
Pomiar napięcia AC 230V jest najniebezpieczniejszą procedurą – zawsze grozi porażeniem prądem. Ta procedura powinna być ostateczność, jeśli pomiar rezystancji nic nie ujawnił.
Krok 1: Przygotowanie. Włóż wkrętak izolowany, rękawice i okulary. Upewnij się że jesteś na suchej podłodze – nie stoj na mokrej posadzce w łazience.
Krok 2: Włącz zasilanie ostrożnie. Włącz wyłącznik główny. Nie dotykaj żadnych części płyty poza grubą osłoną plastikową.
Krok 3: Ustaw multimetr. Przycisk -> AC (napięcie zmienne), zakres 750V AC lub wyższy. Nigdy nie ustawiaj na DC do pomiaru AC.
Krok 4: Umieść sondę. Czarna sonda na punkt uziemienia (masa) – zwykle czarny przewód lub śruby obudowy. Czerwona sonda na punkt pomiaru (wejście zasilania, transformator, cewka).
Krok 5: Odczytaj wartość. Powinna być około 230V AC na wejściu zasilania. Na cewce indukcyjnej będzie niżej (np. 100-150V) – to normalne, transformator zniża napięcie.
OSTRZEŻENIE: Porażenie prądem przy 230V powoduje zatrzymanie serca. Nigdy nie pracuj sam. Zawsze stosuj zasadę jednej ręki – pracuj jedną ręką, druga wolna. Jeśli czujesz mrowienie – natychmiast puść sondę i wyłącz zasilanie.
Elementy grzejne cewka indukcyjna musi mieć napięcie by działać, ale pomiar napięcia AC wymaga najwyższej ostrożności. Rozważ najechanie do serwisu zamiast tego kroku.
Jak sprawdzić ciągłość obwodu grzewczego – tryb diody
Tryb diody (diode mode) w multimetrze ma specjalne zastosowanie dla elementów grzejnych – pozwala zmierzyć napięcie próżne między dwoma punktami bez odbierania prądu. Procedura jest bezpieczniejsza niż pomiar AC, bo zasilanie pozostaje wyłączone.
Krok 1: Odłącz zasilanie. Działaj tylko z wyłącznikiem głównym w pozycji OFF.
Krok 2: Odłącz kable od cewki indukcyjnej. Tak jak w poprzedniej procedurze.
Krok 3: Ustaw multimetr na symbol diody. Pokrętło -> dioda (⏚ lub czasem oznaczone jako „diode” lub „buzzer”).
Krok 4: Dotknij punktów pomiaru. Czerwona sonda na jeden punkt cewki, czarna na drugi. Normalnie wyświetli wartość 0.5V do 0.8V i powinien rozbrzmiewać buzzer – to oznacza ciągłość obwodu. Brak światła, brak dźwięku, wyświetl nieskończoności (∞) = przepalenie.
Co oznacza brak światła diody? Całkowita przerwa w przewodach cewki indukcyjnej. Element grzejny nie pracuje i wymaga wymiany. Tryb diody i buzzera w multimetrze jest standardowym testem dla wszystkich cewek.
Częste kody błędów płyty indukcyjnej i co oznaczają
Kody błędów są wiadomościami od kontrolera elektronicznego – dokładnie wskazują jaki element grzejny ma problem. Każda marka ma własny system kodów, ale most powtarza się.
Płyta indukcyjna diagnostyka przez kody błędów wymaga instrukcji producenta. Pobierz instrukcję ze strony producenta (np. bosch-home.pl) i wyszukaj kod błędu – zawsze jest tam dokładne objaśnienie. Multimetr pomiar rezystancji pomoże potwierdzić diagnozę.
Kiedy użyć amperokleszcza zamiast multimetru do diagnostyki
Amperokleszcz mierzy pobór prądu bez konieczności rozcierania przewodów – dla diagnostyki płyty indukcyjnej jest bardziej bezpieczny niż multimetr w niektórych sytuacjach. Multimetr wymaga przerwania obwodu, amperokleszcz pracuje przylegając do przewodu.
Kiedy użyć multimetru: pomiar rezystancji (cewka przepalona/zdrowa), pomiar napięcia DC na czujniku, mały pobór prądu (poniżej 10A). Kiedy użyć amperokleszcza: kontrola poboru mocy całej płyty (powinien być 3000-3700W przy pełnej mocy), mierzenie prądu w cewce indukcyjnej podczas pracy, diagnostyka transformatora bez otwierania obudowy.
Praktyczny przykład: włącz płytę na pełną moc, załóż amperokleszcz na główny przewód zasilający z gniazdka. Powinien pokazać 13-16A (230V × 13A = ~3000W). Jeśli pokazuje 0A lub mniej niż 5A – problem z zasilaniem lub transformatorem. amperokleszcze do AGD
Amperokleszcze do AGD kosztuje 150-400 zł i jest niezbędne dla diagnostyki poważnych problemów, ale multimetr wystarczy do 80% przypadków.
Czy warto serwisować płytę indukcyjną samemu – kiedy zadzwonić do serwisu
Tak, możesz serwisować wiele problemów samodzielnie, ale są granice związane z bezpieczeństwem i gwarancją. Diagnoza samodielna (pomiar rezystancji, pomiar napięcia) nie jest ryzykowna i zawsze powinna być pierwszym krokiem. Wymiana cewki indukcyjnej, transformatora lub lutowanie elektroniki – to już profesjonalne prace.
Elementy grzejne które możesz sprawdzić sam: cewka indukcyjna (multimetr pomiar rezystancji), czujnik temperatury (pomiar rezystancji w trybie diody), kable zasilające (wizualna kontrola, multimetr). Elementy gdzie musisz zadzwonić do serwisu: lutowanie płytki drukowanej (ryzyko uszkodzenia elektroniki), wymiana transformatora (ciężka, wymaga rozdemontowania), wymiana cewki indukcyjnej jeśli wymaga wymiany szkła (zagrożenie porażeniem na szkle).
Praktyczne decyzje:
- Płyta ma rok gwarancji producenta? -> Zawsze serwis autoryzowany, nawet jeśli diagnoza jasna. Gwarancja producenta chroni.
- Płyta ma 5+ lat? -> Możesz spróbować sami, serwis autoryzowany będzie drogi (800-1500 zł za wymianę cewki).
- Boisz się elektryki? -> Serwis. Porażenie prądem przy 230V to ryzyko śmierci, a nie błędy naprowy. Ryzyko bezpieczeństwa przekracza oszczędności.
- Kod błędu masz pewny po diagnostyce multimetrem? -> Możesz zamówić część zamienną (electromix.pl, arconet.pl) i spróbować wymiany. Zakres naprawy limitowany do mechanicznych wymian bez elektroniki.
Diagnoza samodielna oszczędza 50-100 zł na wizycie serwisanta, ale wymiana elementów grzejnych to 300-1200 zł niezależnie gdzie. Rozważ koszt swojego czasu i ryzyko.
