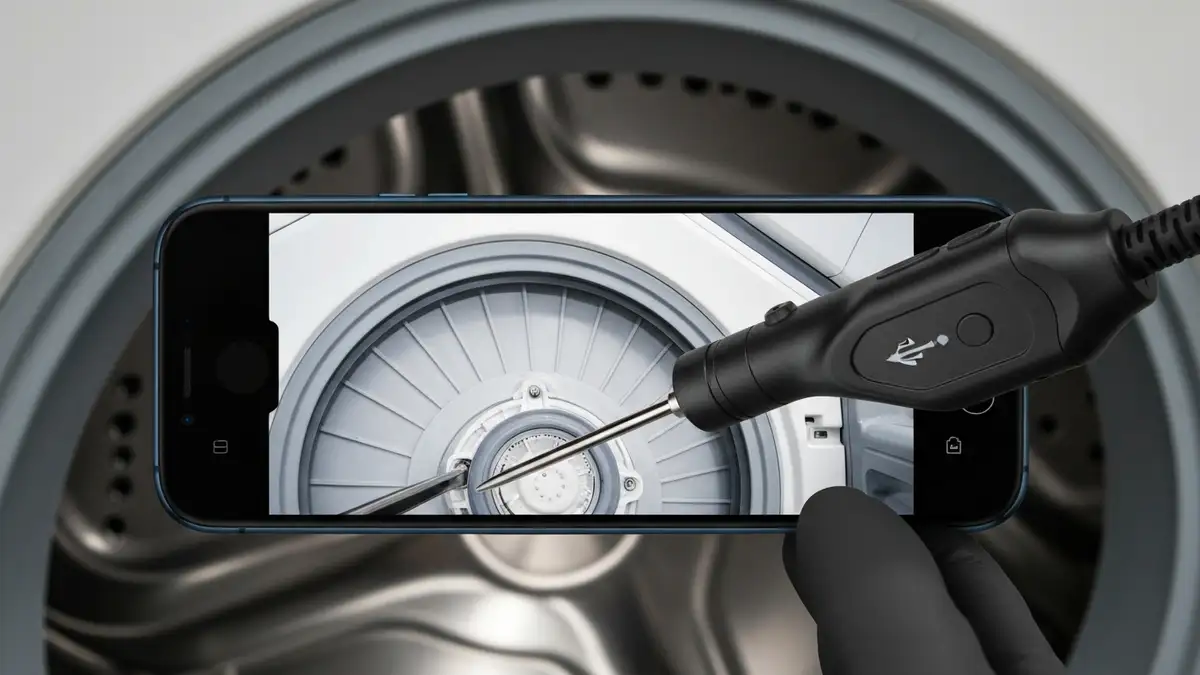

Endoskop USB to przenośna kamera o długości 1-2 metrów z oświetleniem LED, która pozwala zaglądać w najciężej dostępne miejsca pralki bez rozbudowy urządzenia. Narzędzie to zmienia podejście do diagnostyki AGD, szczególnie gdy chodzi o kontrolę stanu uszczelki bębna pralki. Zamiast demontować całą przednią ścianę czy bęben, wystarczy małą sondę włożyć między elementy i obserwować wszystko na ekranie telefonu lub komputera. Artykuł wyjaśnia, jak wykorzystać endoskop USB do szybkiej i bezpiecznej oceny uszczelki bębna, jakie defekty można dostrzec oraz kiedy warto sięgnąć po to narzędzie zamiast tradycyjnych metod naprawy.
Co to jest endoskop USB i jak działa w diagnostyce AGD?
Endoskop USB to kamera endoskopowa podłączona do gęsiej szyi, wyposażona w oświetlenie LED i połączenie do komputera lub smartfona za pomocą przewodu USB. Działa na zasadzie prostej optyki – kamera na końcu sondy rejestruje obraz, który przesyłany jest w czasie rzeczywistym do aplikacji mobilnej lub oprogramowania na komputerze. W diagnostyce AGD endoskop USB pozwala sprawdzić niedostępne wizualnie miejsca: szczelinę między bębnem a obudową pralki, uszczelkę drzwi zmywarki, drenaż lodówki, kanały wentylacyjne suszarki czy żarniki piekarnika.
Zasada działania opiera się na połączeniu światłowodowym – oświetlenie LED na czubku sondy oświetla badane miejsce, a miniaturowa matryca kamerowa (zwykle USB o rozdzielczości 720p do 1080p) przechwytuje obraz. Elastyczna sonda wykonana z tworzywa sztucznego umożliwia wkręcanie i manewrowanie w ograniczonej przestrzeni, co czyni endoskop USB niezastąpiony w diagnostyce AGD bez demontażu. Cena urządzenia waha się od 60 do 150 złotych, co czyni go dostępnym narzędziem dla amatorów samodzielnych napraw.
Zalety endoskopu USB nad tradycyjnym demontażem i innymi narzędziami diagnostycznymi
Endoskop USB zmienia fundamentalnie podhod do diagnostyki uszczelki bębna pralki. Oto główne zalety:
- Oszczędność czasu – sprawdzenie trwa 5-10 minut zamiast 30-60 minut demontażu przedniego panelu i bębna
- Brak ryzyka uszkodzenia połączeń – nie rozmontowujesz elektrycznych połączeń, zaworów lub zespołów mechanicznych
- Kontrola wizualna szczelin i uszkodzeń – dostrzegasz dokładnie gdzie jest pęknięcie, osad czy zardzewienie, bez zgadywania
- Możliwość wielokrotnego użytku – jedno urządzenie kontroluje pralką, zmywarkę, lodówkę i piekarnik
- Dokumentacja fotograficzna – większość aplikacji pozwala robić zdjęcia i nagrania, które możesz pokazać serwisantowi czy przechować do ewidencji
- Wyłącz pralkę z gniazdka prądu – krok obowiązkowy przed każdą diagnostyką, aby uniknąć porażenia prądem
- Otwórz drzwi bębna – upewnij się, że bęben może się swobodnie obracać; jeśli jest zablokowany, nie siłuj go
- Czyść sondę endoskopu – przetrzeć końcówkę miękką ściereczką, aby uniknąć dostania się kurzu na optykę
- Włącz aplikację na telefonie lub komputerze – najpopularniejsze to aplikacje dla systemów Android i Windows dostępne na Playstore
- Ustaw oświetlenie w otoczeniu pralki – użyj latarki lub lampki headlamp, aby jasno oświetlić wnętrze bębna podczas inspekcji
- Wewnętrzną krawędź gumy uszczelniającej – szukaj pęknięć, zmiętoszczenia lub białego powleku osadu
- Metalowe krawędzie bębna – szukaj rdzawy plam i korozji
- Szczeliny między bębnem a tubulem obiegowym – szukaj włókien ubrań zaciśniętych lub rozpadu izolacji
- Zmywarka – uszczelka drzwi, rozpylacze wody, drenaż na dnie
- Lodówka – kanały drażu, wskaźnik mrożenia icpapitelja, przewody wentylacyjne
- Piekarnik – uszczelka drzwi, żarniki, kanały obiegowego gorącego powietrza
- Suszarka – filtr włókienka, kanał wylotu powietrza, bęben
- Ekspres do kawy – dysze, kanały wodne (gdy nie paruje)
- Odkurzacz – filtr, kanał ssania (gdy słabiej ssie)
- Rozdzielczość kamery – minimum 720p, idealne 1080p; niższa rozdzielczość utrudni dostrzeżenie drobnych pęknięć
- Długość sondy – 1 do 2 metrów dla pralek; krótsze sondy (50-80 cm) dla zmywarek i lodówek
- Elastyczność sondy – powinna być giętka, ale nie zbyt miękka; sztywna sonda utrudni penetrację szczelin
- Oświetlenie LED – co najmniej 6 diod LED; mocne oświetlenie zwiększa kontrast obrazu
- Kompatybilność – aplikacja mobilna dla systemu Android lub Windows na Twoim telefonie/komputerze
- Wodoodporność sondy – co najmniej IP67 (odporna na pryskającą wodę); niezbędna w wilgotnym środowisku pralki
- Średnica sondy – 8-10 mm maksimum; cieńsza sonda penetruje lepiej szczeliny, ale jest bardziej delikatna
- Cena – 60-150 złotych; poniżej 60 zł często słaba jakość optyki, powyżej 150 zł to już urządzenia profesjonalne
Porównanie z demontażem jest oczywiste: zamiast rozłączać przewody i ryzyka uszkodzenia zaworów, oglądasz uszczelkę na żywo z bezpiecznego dystansu. Endoskop USB nie zastępuje multimetru (który mierzy napięcie i rezystancję), ale tam gdzie multimetr nie widzi, endoskop pokazuje obraz.
Jak sprawdzić uszczelkę bębna pralki endoskopem USB – przewodnik krok po kroku
Sprawdzenie uszczelki bębna pralki endoskopem USB wymaga kilku kroków przygotowawczych, następnie techniki włożenia sondy i interpretacji obserwowanych defektów. Poniżej znajdziesz szczegółową procedurę podzieloną na trzy etapy: przygotowanie urządzenia, włożenie sondy oraz analiza znalezisk.
Przygotowanie pralki i ustawienie endoskopu
Przygotowanie zajmuje mniej niż 5 minut, ale jest kluczowe dla otrzymania dobrej jakości obrazu.
Włożenie sondy do bębna i inspekcja szczelin
Włożenie sondy wymaga delikatności i obserwacji. Wklej sondę między bęben a ścianę obudowy pod kątem około 45 stopni, co ułatwia penetrację szczelin bez siłowania. Podczas wkładania obserwuj na ekranie, co widać – będziesz widzieć oświetloną powierzchnię gumy uszczelniającej. Przesuń sondę wzdłuż całej obwodu bębna (trwa to 5-8 minut), zwracając uwagę na:
Nie forsuj sondy, jeśli czujesz opór – możesz uszkodzić gumę lub utknąć. Poruszaj ją powoli, obracając endoskop lekko w palcach, aby uzyskać różne kąty widzenia. Dla lepszych efektów możesz również obrócić bęben ręcznie o kilka pozycji (upewnij się wcześniej, że pralka jest wyłączona), aby zobaczyć kolejne fragmenty uszczelki.
Interpretacja znalezisk – co oznaczają uszkodzenia, osad i zardzewienie
Interpretacja znalezisk powinna być zawsze konfrontowana z instrukcją producenta pralki – Bosch, Siemens i LG publikują wytyczne dotyczące granic zużycia gumy.
Typowe defekty uszczelki bębna pralki widoczne endoskopem
Pęknięcie gumy uszczelniającej – najczęstszy problem widoczny jako wyraźna szczelina w czarnym gumowym pierścieniu. Przyczyna: starzenie się materiału, użycie chemicznych roztworów do czyszczenia lub mechaniczne uszkodzenie podczas załadunku ostrych przedmiotów (biustonosze z metalowymi kosami, guziki). Endoskopem widać wyraźnie każdy milimetr pęknięcia, co nie jest widoczne gołym okiem bez demontażu.
Osad wapniowy na uszczelce i bębnie – biały, szorstki osad na guzie i metalu, najczęściej w starszych palkach. Pochodzi z twardej wody i proszku do prania. Endoskop pokazuje dokładnie obszary zaatakowane osiadem. Osad można usunąć specjalistycznym odkamieniacze do pralki (np. Dr. Beckmann, Duzzit) bez wymiany części.
Zardzewienie i korozja stali nierdzewnej – rzadka wada, ale poważna. Widoczne jako pomarańczowe lub brązowe plamy na metalowych elementach bębna lub tubusu. Sygnalizuje postępującą niszczenie strukturalne, któremu należy zapobiec wyminą bębna w ciągu kilku miesięcy.
Zużycie elastyczne gumy – guma straciła sprężystość i wygląda wiotko, często jest również spłaszczona. Przyczyna: normalne starzenie się (pralki starsze niż 10-12 lat). Endoskopem widać asymetrię gumy i jej odchylenie od pierwotnego kształtu.
Włókna zaciśnięte w szczelinie – białe, żółtawe lub kolorowe włókna ubrań wciśnięte między bęben a tubus. Mogą powodować szumy przy obracaniu lub zaciąganie się tkanin. Łatwe do usunięcia szczypczykami bez żadnych narzędzi specjalistycznych.
Endoskop USB vs. multimetr – kiedy użyć każdego narzędzia
Endoskop USB odpowiada na pytanie „Czy uszczelka jest uszkodzona wizualnie?”, a multimetr odpowiada na pytanie „Czy elektryka działa?”. Razem tworzą pełny obraz stanu pralki.
Pozostałe obiekty AGD, które można kontrolować endoskopem USB bez demontażu
Endoskop USB to uniwersalne narzędzie diagnostyki dla wielu sprzętów domowych:
Dla każdego z tych urządzeń procedura jest podobna: wyłącz z prądu, znajdź dostęp do wnętrza, włoż sondę i obserwuj stan elementów. Endoskop USB pozwala uniknąć demontażu w 80% przypadków diagnostyki wstępnej.
Jakie parametry endoskopu USB wybrać do diagnostyki AGD?
Wybierając endoskop USB do diagnostyki AGD, zwróć uwagę na:
Popularne marki budżetowe to MUSTOOL, Somikon, ENET. Dla serwisantów zawodowych warte są marki profesjonalne typu Findema czy Extech (cena 300-800 zł).
Bezpieczeństwo i zagrożenia przy diagnostyce endoskopem w pralce
Diagnoza endoskopem w pralce niesie kilka zagrożeń elektrycznych i mechanicznych, które trzeba minimalizować.
Zagrożenie 1: Porażenie prądem – Pralka zawiera kondensatory mogące przechowywać energię nawet po wyłączeniu. Rozwiązanie: zawsze wylącz pralkę z gniazdka prądowego co najmniej 5 minut przed pracą i nie dotykaj przewodów bez izolacji.
Zagrożenie 2: Utknięcie sondy – Sonda może się zaciąć między bębnem a obudową lub w szczelinie. Rozwiązanie: poruszaj sondą powoli i ostrożnie; jeśli czujesz opór, nie siłuj – spróbuj wycofać i zmień kąt wejścia.
Zagrożenie 3: Uszkodzenie elektroniki endoskopu – Woda z pralki może przedostać się do złącza USB. Rozwiązanie: użyj endoskopu z certyfikatem IP67 (wodoodporny); nie zanurzaj całego urządzenia, tylko sondę.
Zagrożenie 4: Zadrapanie gumy uszczelniającej – Ostra sonda może porysować nową gumę, prowadząc do przecieków. Rozwiązanie: zaokrąglony koniec sondy (nie ostry); jeśli sonda ma ostre krawędzie, owij ją miarecką taśmą.
Zagrożenie 5: Rozpylanie wilgoci na elektronikę pralki – Woda ze szczelin może wyciec na płytę sterowania. Rozwiązanie: pracuj ostrożnie nad otwartym bębnem, zmniejsz kąt nachylenia sondy aby uniknąć ulepów wody.
Zachowaj przestrogi bezpieczeństwa, a endoskop USB będzie bezpiecznym narzędziem diagnostycznym.
Czy warto kupować endoskop USB do jednorazowej kontroli uszczelki?
Tak, warto kupić endoskop USB nawet do jednorazowej kontroli uszczelki, jeśli dobrze czujesz się z elektronicznym diagnozowaniem. Argument za: endoskop kosztuje 80-120 złotych i może posłużyć do diagnostyki kilku sprzętów (pralka, zmywarka, lodówka, piekarnik), a wizyta serwisanta to wydatek 150-250 złotych. Oszczędzasz pieniądze i czas.
Argument przeciw: jeśli nie masz doświadczenia w czytaniu obrazu diagnostycznego, możesz źle zinterpretować obserwacje. Lepiej wtedy wezwać serwisanta.
Praktyczna porada: kupienie endoskopu USB ma sens, jeśli jesteś hobbystą, prowadzisz domową elektronikę, a w przyszłości planujesz naprawy AGD. Jeśli to Twoja jedyna pralka i chcesz pewności, wynajmij diagnostykę serwisu za 100-150 złotych i uniknij ryzyka błędu.
